双路脉冲电场源主机+专用工装，为电子设备雷电浪涌抗扰度测试提供专业级脉冲电场环境

在雷电电磁环境模拟、电子设备抗浪涌能力验证、军工及民用电子检测等场景中，脉冲电场的波形保真度、幅值覆盖范围、双路同步精度以及电场均匀度直接决定了测试结果的有效性。传统脉冲电场源普遍存在波形偏离标准、量程过窄、双路输出不同步、电场分布不均等问题，难以真实复现雷电浪涌形成的脉冲电场环境。

针对上述痛点，我们推出定制化双路脉冲电场源主机及配套专用工装，精确输出1.2/50μs标准雷电脉冲波形，电场强度覆盖50V/m～20kV/m（宽动态范围），双路触发精度高达0.1μs，有效区域内电场均匀度≥90%，为各类电子设备在雷电浪涌脉冲电场环境下的抗扰度测试提供精准、可控、可复现的测试条件。

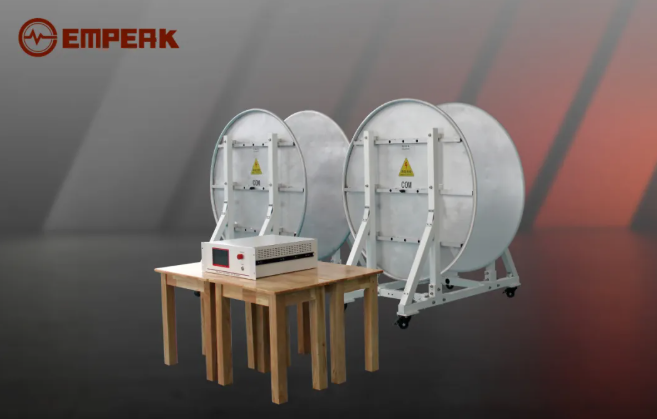

一、设备组成

• 双路脉冲电场源主机 ×1

• 专用工装（圆形平板电极系统，含极板与绝缘支架）×2

一体化设计，无需额外配套设备，显著降低测试门槛与系统集成成本。

二、核心优势

优势1：标准波形+超宽量程，精准复现雷电浪涌脉冲电场

主机严格输出1.2/50μs标准雷电脉冲电压波形（开路电压波形符合IEC 60060-1定义），该波形是雷电浪涌抗扰度测试（如IEC 61000-4-5、GB/T 17626.5）中模拟雷击在电源线、信号线上感应出瞬态过电压的基础波形。通过平板电极将电压波形转化为脉冲电场，可真实复现设备在雷电浪涌辐射场中的受力状态。

电场强度覆盖50V/m～20kV/m（连续可调），量程跨度达400倍，既能满足低强度电磁环境敏感度摸底测试（如通信设备、工控仪表），也能满足高强度雷电场耐受性验证（如电力线路监测设备、室外安防设备）。各量程档位经专业计量校准，误差控制在±5%以内，数据可溯源。

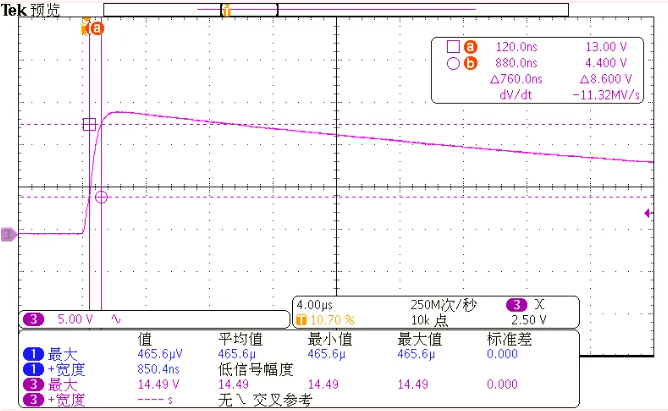

场强为50V/m

场强为20kV/m

优势2：双路同步输出，0.1μs精度确保时序一致

针对需要双路独立电场同步测试的场景（如差分电场模拟、双通道器件对比验证、多点位同步辐照），设备采用高精度同步控制电路，双路脉冲输出的时间触发偏差≤0.1μs，有效消除传统双路源常见的μs级延迟、相位漂移等问题。

这一性能使得设备可同时为两个独立测试工位提供严格同步的脉冲电场激励，大幅提高多点测试的效率和数据一致性。

优势3：专用工装优化电场分布，均匀度≥90%

配套的专用工装采用直径1.5m圆形平板电极，经电磁场仿真优化与实测验证，在0.6m×0.6m的有效测试区域内，电场强度不均匀度≤10%（即均匀度≥90%）。这一设计有效抑制了边缘效应，确保置于该区域内的受试设备各点位受到几乎相同的电场强度。

高均匀度是所有定量电磁兼容测试的基础条件，它能保证测试结果的重复性和可对比性，避免因局部场强过高或过低导致的误判。

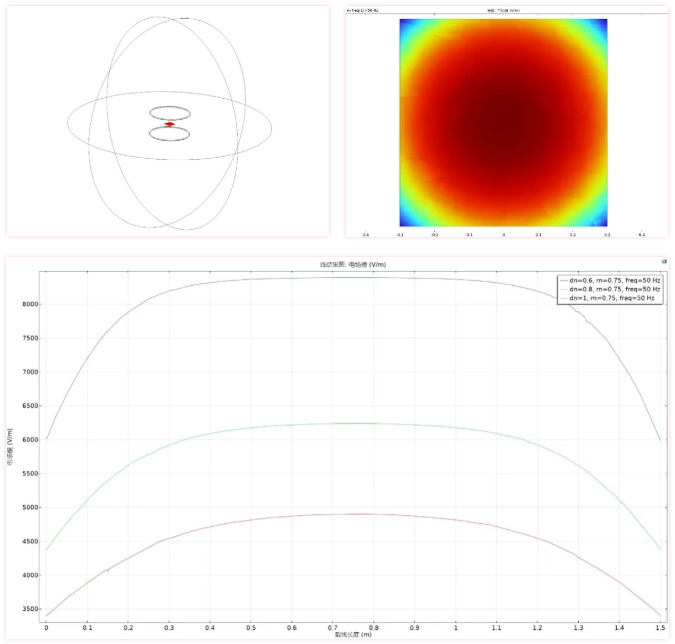

电场分布及均匀性曲线

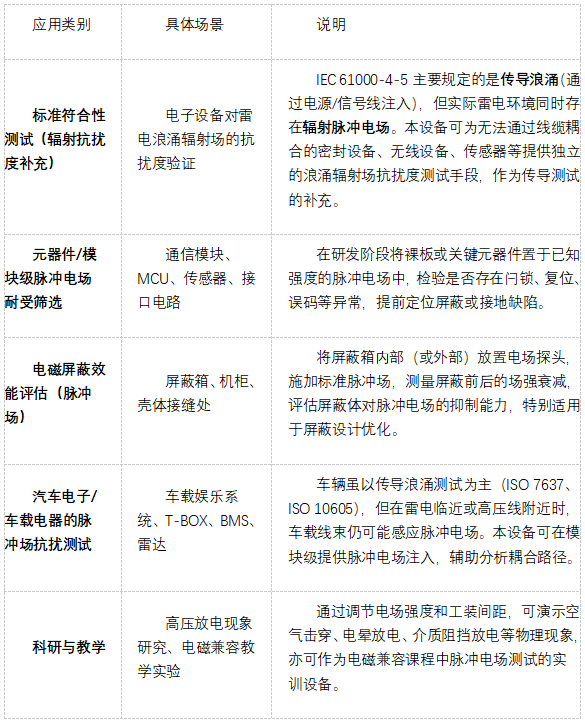

三、典型应用场景（精准匹配1.2/50μs脉冲电场源能力）

本设备聚焦1.2/50μs雷电浪涌脉冲电场的产生与施加，适用于以下具体测试场合：

四、品质保障与服务

• 出厂检测：每台主机均经过1.2/50μs波形确认、幅值线性度校验、双路同步精度测试。

• 工装工艺：极板采用铝合金喷砂氧化处理，支架绝缘材料耐压≥30kV，长期使用变形小。

• 技术支持：提供设备操作培训、测试方案设计、CNAS扩项技术咨询等一站式服务。

结语

在电磁兼容测试体系中，传导浪涌测试已经非常成熟，但辐射脉冲电场的精确模拟与施加仍缺少专用设备。本套双路脉冲电场源主机+专用工装，以1.2/50μs标准波形、50V/m～20kV/m超宽量程、0.1μs同步精度、≥90%电场均匀度为核心优势，填补了这一细分领域的产品空白。

无论是电子设备研发阶段的抗扰度摸底，还是检测机构的标准化测试能力拓展，本设备都能提供专业、可靠的脉冲电场环境。

如需详细技术规格、报价或定制方案，欢迎随时咨询。
