告别设备堆砌！FFG-S19全频段电磁场干扰测试系统，一站式搞定工频/音频EMC抗扰测试

前言

在EMC电磁兼容测试中，工频、音频段电场与磁场抗扰测试，是验证电子产品可靠性的核心必考项目。但绝大多数实验室、检测机构、研发团队，都被传统测试方案的通病困扰：设备堆砌杂乱、接线繁琐易错、频段覆盖残缺、测试数据不稳。不仅拉低整体测试效率，还容易因人工操作、设备兼容问题导致试验结果偏差，影响产品迭代与合规送检。

针对行业高频痛点，FFG-S19全频段电磁场干扰测试系统全新升级上市！设备采用一体化模块化集成架构，整合主控信号、磁场功率放大、电场高压放大三大核心单元，全面对标国标、军标、车载EMC权威测试标准，真正实现工频、音频电磁场抗扰测试一台搞定、全程自动化、数据精准可控。

彻底告别多设备拼凑测试！让低频EMC测试更高效、更精准、更安全、更省钱！

一、直击行业痛点 破解测试核心难题

传统工频/音频电磁抗扰测试，依赖多台分立仪器拼接作业，不仅占用大量实验室场地，还存在接线复杂、调试耗时、上手门槛高的问题。更关键的是，多设备联动兼容性差，极易出现频段断层、参数漂移、数据偏差，完全无法满足现阶段产品研发摸底、批量抽检、权威合规检测的高精度、标准化测试需求。

无论是新能源车载电子、军工航空元器件、电力配电设备，还是家电家居、工业自动化产品，行业都亟需一套集成化、智能化、高适配、高安全的专用电磁测试系统。

FFG-S19针对性解决行业痛点，以一体化集成、全频段覆盖、模块化拓展、智能程控操作四大核心优势，全面适配全行业低频电磁干扰抗扰测试场景，成为实验室EMC测试升级优选设备。

二、三大核心模块 构筑硬核测试实力

设备采用19英寸标准机架式一体化机柜设计，搭配模块化插拔架构，灵活性拉满：可整机联动程控测试，也能单模块独立拆分使用。机柜自带底部配件收纳抽屉与静音移动脚轮，线缆配件规整收纳、工位转运轻松便捷，完美适配各类标准化实验室场景。

1.系统中枢：FFG6000主控信号控制系统

作为整套设备的核心控制中枢，FFG6000主控模块负责全域信号指令输出，搭载7寸高清彩色触摸屏，可视化操作直观易懂，新手也能快速上手。设备内置过压、过流、故障自锁多重防护机制，从源头规避测试风险，保障长时间连续试验稳定运行。

性能层面支持25Hz-150kHz超宽频段连续可调，精准匹配GJB151、DO160等军工、航空主流测试标准，支持外部信号驱动。标配RS232、LAN双通讯接口，支持电脑远程程控、自动化序列测试，大幅减少人工操作，降低人为误差，提升测试一致性。

2.磁场发生单元：精准复刻交变磁场干扰

专属交变磁场功率发生单元，精准接收源电压并完成大电流功率放大，内置高精度标准磁场线圈，可实时采集、回读有效电流数据。能够1:1真实复现工业现场工频杂散磁场、变频设备交变磁场等复杂干扰环境，精准考核产品磁场抗扰性能。

面板集成大功率输出端子、电流采样监测接口及实时状态指示灯，设备运行状态、参数变化全程可视可查，让大电流磁场测试安全可控、数据可溯、试验合规。

3.电场高压发生单元：安全实现高压交变测试

专业高压电场发生单元，通过精密耦合变压器实现低压信号高效升压放大，搭配高精度差分测量模块，让交变高压输出精准可控、稳定性极强。整机搭载多重硬件高压防护机制，彻底规避高压测试安全隐患，完全符合实验室安规规范，适配高频次、长时间、不间断的合规检测作业。

三、硬核参数配置 满足全场景测试标准

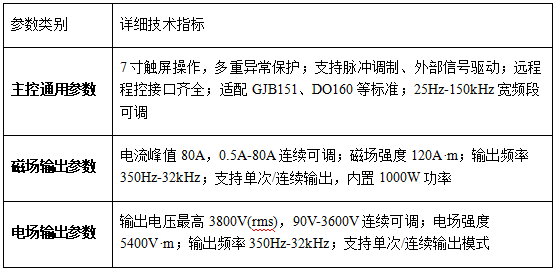

FFG-S19搭载工业级高精度核心硬件，电场、磁场、主控参数全面覆盖行业主流测试规范，参数可调范围广、输出精度高、长期稳定性强，轻松应对标准测试与高精度摸底试验，核心参数如下：

四、软件核心功能介绍

搭载专用上位机测控软件，依托 RS232/LAN 双通信接口实现软硬一体化联动。支持远程控制、自动测试、波形可视化、数据自动存储与报表导出，彻底摆脱人工操作、人工读数、手动记录的传统模式；支持多设备组网、二次开发对接实验室管理系统，助力实验室完成数字化、智能化升级，测试效率提升 50% 以上，数据可追溯性完全满足权威检测资质要求。

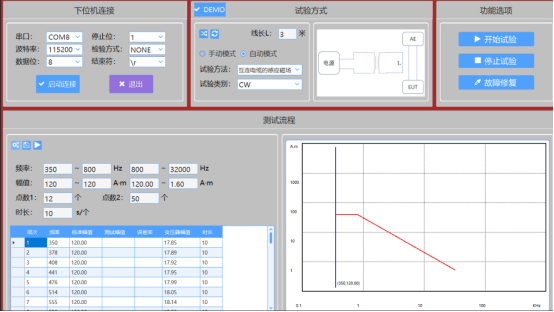

图片说明：测控软件主界面，集成参数设置、实时波形显示、数据报表、设备状态监控等功能模块，界面简洁直观，适配批量自动化测试。

五、音频放大器幅频特性测试（设备底层性能佐证）

本系统音频 / 工频功放单元经过专业校准，为保证全频段输出一致性，依据 GB/T 12060.3-2011 标准完成幅频特性全项测试，下面为完整测试条件、曲线图与原始数据。

1.测试基础信息

•执行标准：GB/T 12060.3-2011《声系统设备 第 3 部分：声频放大器测量方法》

•环境条件：温度 15℃~35℃，相对湿度 45%~75%，大气压力 86kPa~106kPa

•测试条件：信号源阻抗 600Ω，功放负载 8Ω，输入源电动势 0.108V（-17.16 dBu），测试频段 1Hz~600kHz

•电平换算公式：输出电平 (dBu) = 20×LOG10 (实测输出电压 (V)/18.58V)（以 1KHz 输出为 0dB 基准）

•设备原生参数：原增益 24.32dB，输入阻抗 10KΩ，信噪比 110dB，输入敏感度 1.3V

2.幅频特性曲线

全频段幅频特性曲线直观反映设备在 2Hz~600kHz 范围内的输出稳定性，曲线平坦区间宽，高频衰减平缓，可完美适配工频、音频、超音频全场景 EMC 测试需求。

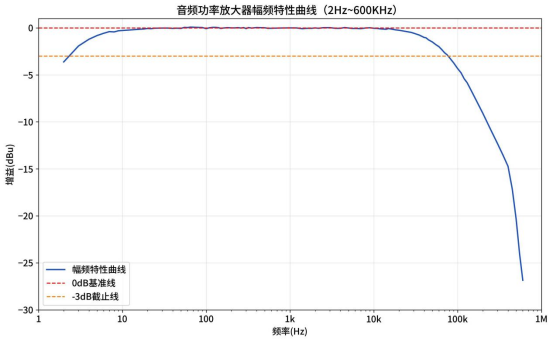

图表说明：横轴为对数频率轴，纵轴为输出电平；图中标注 0dB 基准线、-3dB 截止线，清晰展示设备有效工作频段。

六、六大核心优势 碾压传统测试方案

1.一体化集成，告别杂乱布线：整机内置标准化集成布线，摒弃传统多设备繁琐接线方式，杜绝接线错误、接触不良等问题，大幅提升测试效率，设备整体整洁度、稳定性、复用性全面升级。

2.电磁场二合一，降本增效：单台设备同时搞定交变电场、交变磁场两大核心测试项目，无需采购多台仪器组合，大幅降低实验室采购成本、节省场地占用空间。

3.全频段覆盖，高精度输出：25Hz-150kHz超宽频段全覆盖，完美匹配工频、音频全场景测试需求，电流、电压全程连续可调，适配不同品类、不同规格产品的差异化测试要求。

4.多重安全防护，全程可控：标配过压、过流、故障告警、高压自锁等多重硬件防护，针对高压、大电流高危测试场景全方位防护，适配实验室长期高频次、不间断测试作业。

5.智能程控，一键高效测试：触屏可视化简易操作，内置国标、军标标准化测试模板，支持PC远程程控、自动化批量测试，有效规避人工操作误差，提升测试数据一致性。

6.模块化拓展，适配非标场景：各功能模块可独立拆分使用，支持波形模块、变频模块按需定制拓展，既能满足常规标准检测，也可适配各类非标定制研发测试场景，设备复用性极强。

七、全行业落地 多场景精准适配

凭借超高适配性、高精度输出、强稳定性的核心优势，FFG-S19可全面覆盖多行业、多场景电磁兼容测试需求，是企业研发摸底、出厂质检、第三方合规送检的核心利器：

1.新能源汽车零部件实验室

适配车载BMS、VCU、OBC、DC-DC、车载仪表、车身电控板等核心零部件研发摸底与出厂抽检。依据GB/T17626.8、GB34657标准，精准复现整车线束、发电机产生的电磁干扰，验证车载电子设备抗扰稳定性。

2.电力配电设备检测

满足智能电表、充电桩控制器、继电保护器、DTU/FTU等电力设备入网检测需求，贴合国网规范及GB/T17626.8标准，模拟变电站工频磁场、高压线交变电场干扰，考核设备在复杂电网环境下的运行稳定性。

3.家电智能家居实验室

适用于空调、冰箱、厨电、智能插座等智能家居控制板可靠性验证，依据GB4706、GB/T17626标准，模拟家用供电线路耦合电场、电机杂散磁场干扰，快速排查设备死机、误启停、功能紊乱等故障问题。

4.军工航空科研院所

完美匹配军工航空科研测试需求，可用于机载仪器、航天元器件、舰船测控模块、军工电源板测试，严格满足GJB151B、DO-160G标准，精准复刻25Hz～32kHz军工机载交变电磁场试验环境。

5.工业自动化领域

针对PLC、伺服驱动、工业传感器、数显仪表等工业自动化设备，模拟工厂大功率变频器、动力线缆产生的音频段电磁场干扰，完成设备可靠性抗扰试验，保障工业设备现场运行稳定。

八、定制咨询 | 专属EMC测试方案对接

FFG-S19支持功率、电压、频段非标定制，可根据不同行业、不同产品的特殊测试需求，个性化拓展功能、调整参数，量身定制专属工频/音频电磁场EMC测试解决方案。

如需获取完整技术规格书、样机演示视频、现场测试方案、非标定制报价，可随时联系我们，专业技术团队一对一对接！
