新能源汽车硬件在环（HIL）测试

三电与域控制器开发验证核心解决方案


一、什么是硬件在环测试(HIL)


硬件在环（Hardware‑In‑the‑Loop，简称HIL）是半实物仿真测试技术。将真实的控制器ECU接入仿真系统，通过仿真模型模拟整车、电池、电机、高压回路、传感器与执行器的物理行为，在实验室环境复现车辆真实运行工况。

简单理解：真实控制器 + 虚拟整车环境，不需要实车，就可以完成大量复杂工况、故障场景的验证测试。


二、为什么新能源汽车必须做HIL测试

开发阶段痛点

  • 实车样车成本高、样机数量有限

  • 危险故障场景无法在实车开展

  • 冬季、高温、极限路况很难复现

  • 三电安全相关测试风险高

HIL带来价值

  • 早期即可开展控制器验证，缩短开发周期

  • 可批量复现故障、边界工况，保障功能安全ISO 26262

  • 大量测试自动化执行，降低实车试验成本

  • 提前发现软件缺陷，减少后期实车召回风险

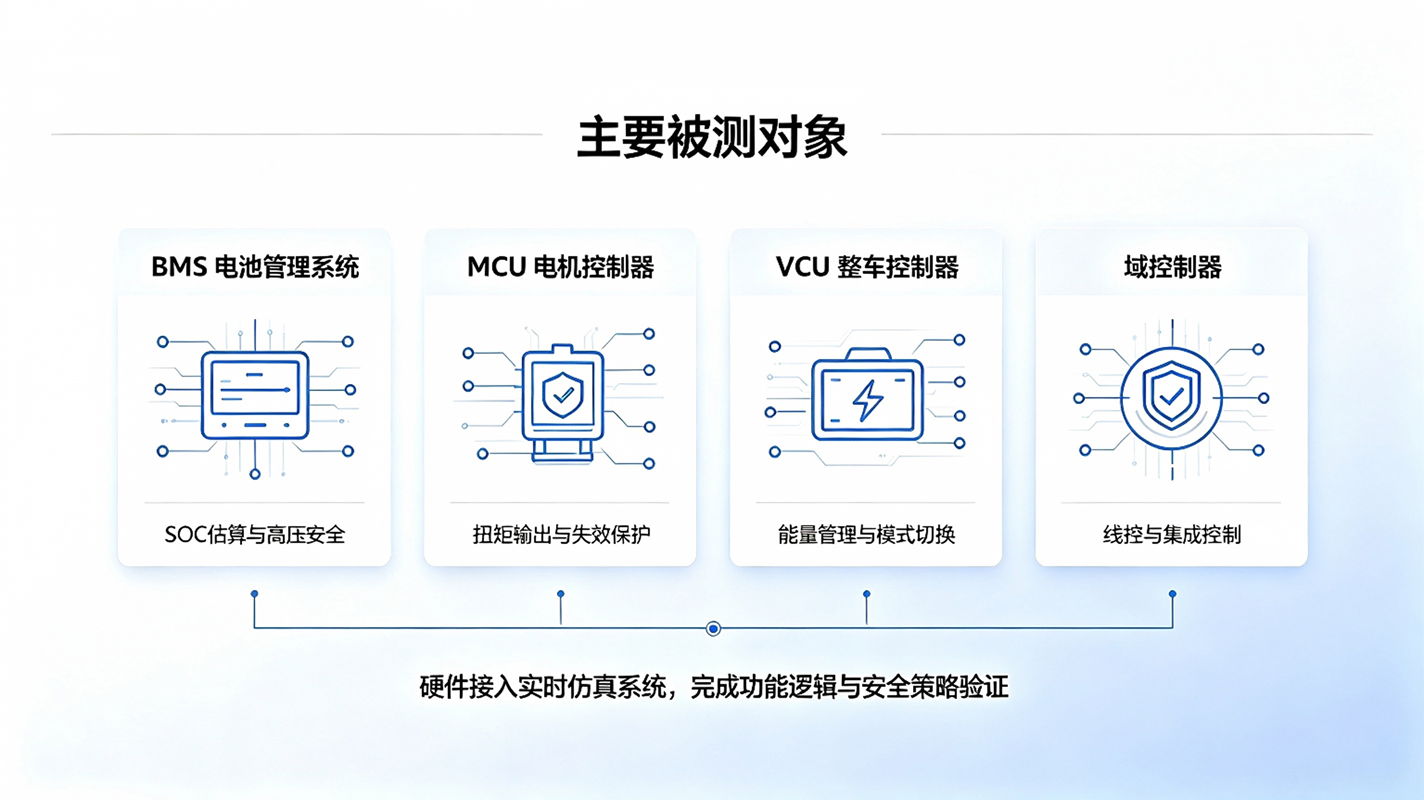

三、新能源HIL主要测试对象


  • BMS电池管理系统：充放电控制、SOC估算、过压过流、热管理、故障诊断、高压安全逻辑

  • MCU电机控制器：扭矩输出控制、转速闭环、失效保护、驱动工况仿真

  • VCU整车控制器：能量管理、模式切换、上下电逻辑、扭矩协调

  • 智驾/底盘域控制器：线控转向、制动域控，传感器信号仿真、故障注入测试

  • 多域集成HIL：多控制器联动，整车级逻辑验证

四、HIL系统核心组成

硬件部分

  • 实时仿真机箱（实时处理器）

  • I/O板卡：模拟量、数字量、CAN/LIN/Ethernet总线接口

  • 负载箱、故障注入单元FIU

  • 高压信号调理、电源模拟单元

软件部分

  • 整车实时动力学模型：电池、电机、热模型、车辆动力学

  • 总线仿真软件

  • 测试管理、自动化用例执行平台

  • 故障注入工具、数据采集分析工具

五、典型测试能力



  • ✅ 常规工况测试：NEDC、CLTC等循环工况模拟

  • ✅ 故障注入测试：短路、断路、信号漂移、总线报错

  • ✅ 边界工况：低温、高温、SOC极限、高压瞬态扰动

  • ✅ 自动化回归测试：批量执行用例，生成测试报告

  • ✅ 功能安全验证，满足ISO 26262相关验证要求

六、应用场景

  • 主机厂：控制器零部件准入、软件迭代验证

  • Tier1零部件企业：BMS/MCU/域控产品开发验证

  • 高校与检测机构：教学科研、测试方案研究

  • 第三方实验室：产品测评、对标测试
