— 产品中心 —脉冲电流探头
说明

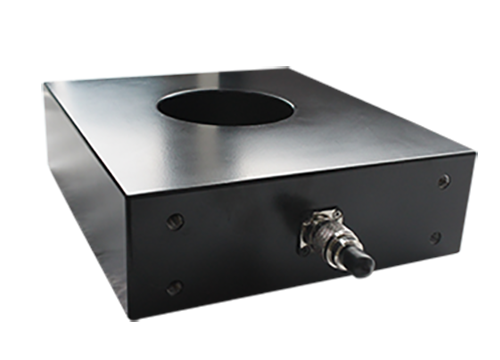

C系列宽带脉冲电流监测传感器，采用标准化设计理念，根据不同应用场合将常用的脉冲电流监测分为C1-C4 共四个外形规格，采用专业复杂分布参数计算仿真，和特有的分布参数解决方案，可实现精度达到0.5级，测量幅值从毫安级到数百千安、频率从0.1Hz到20MHz的宽范围脉冲电流，成熟应用于脉冲（浪涌）电流发生器，智能防雷模块雷电流监测，气象防雷预警，电磁脉冲电流测量等高精尖大电流应用场合。
特点
4个系列：
从C1到C4 共4个尺寸规格，内孔从8mm-90mm大小，涵盖几乎所有可能用到脉冲电流监测的场合
无源自积分：
无需外接电源，直接将电流信号转换为电压信号，可直接用于示波器监测
标准衰减比：
采用1V/A,0.1V/A,0.01V/A 等标准衰减比例设计，直接示波器端设置采样比，无需换算参数，界面显示即所得。
标准输出阻抗：
采用50Ω输出阻抗，可使用50Ω衰减器或者测量终端，此时输出幅值衰减为1/2，当信号大于示波器直测量程范围时，可使用选配的50Ω衰减器进行终端衰减，实现大电流信号示波器同轴直测
输出接口：
根据型号不同采用SMA、BNC、UHF等标准同轴输出接口，直径连接测试线缆即可，信号方便稳定。并有可选的接口转换器，可满足不同的测量终端需求。
-
参数
-
传感器标配
-
应用案例
|
频域参数 |
||||||||||
|
型号 |
类型 |
连接器 |
最大电流 |
采样比 |
内孔(mm) |
上升时间 |
安秒值 |
正弦持续电流 |
下限频率 |
上限频率 |
|
Rise Time（ns） |
IT Max（As） |
Max. RMS Curr.(A) |
3dB pt. Low(Hz) |
3dB pt. High(MHz) |
||||||
|
C100 |
C1 |
SMA |
50 |
1 |
12 |
20 |
0.001 |
1.5 |
300 |
20 |
|
C112 |
C1 |
SMA |
1,000 |
0.1 |
12 |
30 |
0.036 |
3 |
16 |
15 |
|
C124 |
C1 |
SMA |
10,000 |
0.01 |
12 |
40 |
0.46 |
25 |
1 |
10 |
|
C137 |
C1 |
SMA |
100,000 |
0.0005 |
12 |
100 |
2 |
100 |
0.2 |
2 |
|
C200 |
C2 |
BNC |
100 |
1 |
25 |
20 |
0.009 |
2 |
120 |
20 |
|
C212 |
C2 |
BNC |
1,000 |
0.1 |
25 |
40 |
0.18 |
12 |
6.3 |
10 |
|
C225 |
C2 |
BNC |
20,000 |
0.01 |
25 |
40 |
2.6 |
130 |
0.4 |
10 |
|
C226 |
C2 |
BNC |
50,000 |
0.005 |
25 |
40 |
4 |
200 |
0.3 |
10 |
|
C237 |
C2 |
BNC |
100,000 |
0.002 |
25 |
80 |
6.5 |
300 |
0.2 |
5 |
|
C2371 |
C2 |
BNC |
100,000 |
0.0001 |
25 |
80 |
7.5 |
350 |
0.2 |
5 |
|
C238 |
C2 |
BNC |
200,000 |
0.001 |
25 |
80 |
7 |
340 |
0.2 |
5 |
|
C312 |
C3 |
BNC |
1,000 |
0.1 |
55 |
40 |
0.19 |
10 |
15 |
10 |
|
C325 |
C3 |
BNC |
20,000 |
0.01 |
55 |
80 |
6.6 |
300 |
0.5 |
5 |
|
C336 |
C3 |
BNC |
50,000 |
0.01 |
55 |
80 |
11.8 |
400 |
0.2 |
5 |
|
C337 |
C3 |
BNC |
100,000 |
0.002 |
55 |
80 |
22.9 |
800 |
0.1 |
5 |
|
C348 |
C3 |
BNC |
200,000 |
0.001 |
55 |
200 |
41.6 |
1200 |
0.1 |
2 |
|
C437 |
C4 |
UHF |
100,000 |
0.005 |
90 |
80 |
67 |
2000 |
0.1 |
5 |
|
C438 |
C4 |
UHF |
200,000 |
0.002 |
90 |
80 |
97 |
2000 |
0.1 |
5 |
|
C459 |
C4 |
UHF |
500,000 |
0.001 |
90 |
200 |
97 |
2000 |
0.1 |
2 |
注1：由于脉冲电流波形具有复杂的宽频带参数特性，为了保证所选择电流传感器可完全满足您的使用场合，选择型号前请与峰极电磁联系，峰极电磁会提供专业的配置建议。
注2：受测量终端（示波器等）输入电压范围的影响，不代表最大输出电流值测量终端可以直接接入，严防传感器输出电压过高导致测量终端受损，必要时请选择标准衰减器进行信号衰减后再接入测量终端。
注3：以上电流线圈均输出阻抗为50Ω，如果需要75Ω或其他输出阻抗，请联系峰极电磁为您定制。
传感器标配
应用案例
浪涌（冲击）电流发生器应用
浪涌发生器一般输出开路电压波形和短路电流波形，可将电流线圈内置于仪器，在仪器面板使用BNC端口输出，用户在操作仪器进行试验时，直接从仪器面板输出信号连接至示波器即可，无需在测试回路中接入电流线圈，减少操作人员工作量和出错概率。这需要根据测试的波形和回路中导体尺寸选择合适的电流线圈规格
智能防雷箱应用
智能防雷箱是一种新型的雷电防护模块，可于远程监控防雷箱工作状态，内置该传感器后可当有雷电流（或者感应电流）流过防雷模块时，可将雷电流大小、数量、甚至雷电流的波形等信息均可记录下来并发送至远程端，便于实时监控。防雷箱受内部空间限制，一般需要体积较小，但是测量非常大的电流传感器，C1型体积小巧，最大电流可测量100kA 8/20us波形，是这类应用的理想选择。
电磁脉冲其他装备
对于电磁脉冲、电磁炮、电磁轨道弹射、惯性约束核聚变、大型激光器等驱动电流具有幅值大、持续时间长、上升沿陡、能量强等特点
雷电预警监测及引雷研究等
当户外闪电发生时，强大的雷电流会顺着尖端导体导入地下，在附近会感应出较强的电磁场变化，为了便于研究，可将电流线圈穿过导体，通过实时监测，分析雷电信号。这种环境下由于引雷器不便拆开，需要有开口式的电流传感器，并且内部孔需要足够大以便穿过引流导体，因此设计了可以开口式的大电流传感器，最大可监测电流200kA
